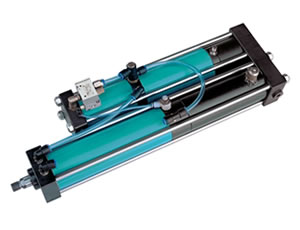

dkPOWER - Hidropnömatik Silindir - SK Tipi 6 Bar

Bu tip silindirler düz silindirlere nazaren daha küçük konstrüksiyonlarda kullanılırlar.

Kullanım Değerleri

  • Toplam Strok : 50 - 400 mm
  • Güç Stroğu : 5 - 40 mm
  • Kuvvet : 0,6 - 50 ton
  • Operasyon Basıncı : 2 - 6 bar
  • Özel Uygulama : Maksimum 6 bar hava ile tam güç
  • Güç Stroğu Kısıtlaması : Mümkün

    İndir

  • Katalog - Broşür

    		•

    Genel Ölçü Tablosu
    Tip Top. Strok İş. Stroğu Max. Güç Hızlı İniş Gücü Yukarı Çıkış Gücü A A' B C D E F G f7 H J K L M N O
      mm daN mm     mm   mm
    06 SK01 100 5 670 55 58 50 - 331 40 6XM 6x12 M12X1.5 16 30 12 24 10 G1/8" 7 105 14
    06 SK01 100 10 670 55 58 50 - 353 40 6XM 6x12 M12X1.5 16 30 12 24 10 G1/8" 7 105 14
    06 SK01 100 15 600 55 58 50 60 335 40 6XM 6x12 M12X1.5 16 30 12 24 10 G1/8" 7 115 14
    06 SK01 150 10 670 55 58 50 - 421 40 6XM 6x12 M12X1.5 16 30 12 24 10 G1/8" 7 105 14
    06 SK01 150 15 600 55 58 50 60 421 40 6XM 6x12 M12X1.5 16 30 12 24 10 G1/8" 7 115 14
    06 SK02 100 5 1050 83 97 60 - 389 40 6XM 6x12 M12X1.5 16 30 12 24 10 G1/8" 9 125 14
    06 SK02 100 10 1050 83 97 60 - 372 40 6XM 6x12 M12X1.5 16 30 12 24 10 G1/8" 9 125 14
    06 SK02 100 15 1070 83 97 60 70 388 40 6XM 6x12 M12X1.5 16 30 12 24 10 G1/8" 9 134 14
    06 SK02 150 10 1050 83 97 60 - 442 40 6XM 6x12 M12X1.5 16 30 12 24 10 G1/8" 9 125 14
    06 SK02 150 15 1070 83 97 60 70 442 40 6XM 6x12 M12X1.5 16 30 12 24 10 G1/8" 9 134 14
    06 SK03 100 4 1810 144 154 70 349 54 6XM 8x12 M16X1.5 20 40 15 26 10 G1/4" 9 145 17
    06 SK03 100 10 1660 144 154 70 85 402 54 6XM 8x12 M16X1.5 20 40 15 26 10 G1/4" 9 160 17
    06 SK03 100 15 2000 144 154 70 110 414 54 6XM 8x12 M16X1.5 20 40 15 26 10 G1/4" 9 185 17
    06 SK03 150 10 1660 144 154 70 85 449 54 6XM 8x12 M16X1.5 20 40 15 26 10 G1/4" 9 160 17
    06 SK03 150 15 2000 144 154 70 110 449 54 6XM 8x12 M16X1.5 20 40 15 26 10 G1/4" 9 185 17
    06 SK03 200 10 1660 144 154 70 85 549 54 6XM 8x12 M16X1.5 20 40 15 26 10 G1/4" 9 160 17
    06 SK03 200 15 2000 144 154 70 110 549 54 6XM 8x12 M16X1.5 20 40 15 26 10 G1/4" 9 185 17
    06 SK04 100 5 3330 187 200 85 - 454 64 6XM 8X15 M22X2 30 50 20 28.5 10 G3/8" 11 175 24
    06 SK04 100 10 4070 187 200 85 110 488 64 6XM 8X15 M22X2 30 50 20 28.5 10 G3/8" 11 200 24
    06 SK04 100 20 3600 187 200 85 135 450 64 6XM 8X15 M22X2 30 50 20 28.5 10 G3/8" 11 225 24
    06 SK04 150 5 3330 187 200 85 - 500 64 6XM 8X15 M22X2 30 50 20 28.5 10 G3/8" 11 175 24
    06 SK04 150 10 4070 187 200 85 110 514 64 6XM 8X15 M22X2 30 50 20 28.5 10 G3/8" 11 200 24
    06 SK04 150 20 3600 187 200 85 135 470 64 6XM 8X15 M22X2 30 50 20 28.5 10 G3/8" 11 225 24
    06 SK04 200 5 3330 187 200 85 - 560 64 6XM 8X15 M22X2 30 50 20 28.5 10 G3/8" 11 175 24
    06 SK04 200 10 4070 187 200 85 110 560 64 6XM 8X15 M22X2 30 50 20 28.5 10 G3/8" 11 200 24
    06 SK04 200 20 3600 187 200 85 135 560 64 6XM 8X15 M22X2 30 50 20 28.5 10 G3/8" 11 225 24
    06 SK05 100 5 7820 324 344 110 - 531 88 6XM 10X16 M30X2 45 70 25 35 10 G1/2" 15 225 36
    06 SK05 100 10 6910 324 344 110 135 526 88 6XM 10X16 M30X2 45 70 25 35 10 G1/2" 15 250 36
    06 SK05 100 20 7230 324 344 110 170 540 88 6XM 10X16 M30X2 45 70 25 35 10 G1/2" 15 285 36
    06 SK05 150 5 7820 324 344 110 - 581 88 6XM 10X16 M30X2 45 70 25 35 10 G1/2" 15 225 36
    06 SK05 150 10 6910 324 344 110 135 558 88 6XM 10X16 M30X2 45 70 25 35 10 G1/2" 15 250 36
    06 SK05 150 20 7230 324 344 110 170 560 88 6XM 10X16 M30X2 45 70 25 35 10 G1/2" 15 285 36
    06 SK05 200 5 7820 324 344 110 - 631 88 6XM 10X16 M30X2 45 70 25 35 10 G1/2" 15 225 36
    06 SK05 200 10 6910 324 344 110 135 599 88 6XM 10X16 M30X2 45 70 25 35 10 G1/2" 15 250 36
    06 SK05 200 20 7230 324 344 110 170 599 88 6XM 10X16 M30X2 45 70 25 35 10 G1/2" 15 285 36
    06 SK05 250 10 6910 324 344 110 135 699 88 6XM 10X16 M30X2 45 70 25 35 10 G1/2" 15 250 36
    06 SK05 250 20 7230 324 344 110 170 699 88 6XM 10X16 M30X2 45 70 25 35 10 G1/2" 15 285 36
    06 SK06 100 5 13380 460 565 135 - 585 100 6XM 16X25 M30X2 50 75 25 36 15 G1/2" 17 275 41
    06 SK06 100 10 14000 460 565 135 170 591 100 6XM 16X25 M30X2 50 75 25 36 15 G1/2" 17 310 41
    06 SK06 100 20 13380 460 565 135 200 558 100 6XM 16X25 M30X2 50 75 25 36 15 G1/2" 17 336 41
    06 SK06 150 5 13380 460 565 135 - 648 100 6XM 16X25 M30X2 50 75 25 36 15 G1/2" 17 275 41
    06 SK06 150 10 14000 460 565 135 170 631 100 6XM 16X25 M30X2 50 75 25 36 15 G1/2" 17 310 41
    06 SK06 150 20 13380 460 565 135 200 572 100 6XM 16X25 M30X2 50 75 25 36 15 G1/2" 17 336 41
    06 SK06 200 5 13380 460 565 135 - 711 100 6XM 16X25 M30X2 50 75 25 36 15 G1/2" 17 275 41
    06 SK06 200 10 14000 460 565 135 170 671 100 6XM 16X25 M30X2 50 75 25 36 15 G1/2" 17 310 41
    06 SK06 200 20 13380 460 565 135 200 621 100 6XM 16X25 M30X2 50 75 25 36 15 G1/2" 17 336 41
    06 SK06 250 5 13380 460 565 135 - 774 100 6XM 16X25 M30X2 50 75 25 36 15 G1/2" 17 275 41
    06 SK06 250 10 14000 460 565 135 170 721 100 6XM 16X25 M30X2 50 75 25 36 15 G1/2" 17 310 41
    06 SK06 250 20 13380 460 565 135 200 721 100 6XM 16X25 M30X2 50 75 25 36 15 G1/2" 17 336 41
    06 SK07 100 10 30650 675 970 198 270 609 132 6XM 20X30 M39X2 56 100 35 47 18 G3/4" 31 446 50
    06 SK07 150 10 30650 675 970 198 270 641 132 6XM 20X30 M39X2 56 100 35 47 18 G3/4" 31 446 50
    06 SK07 150 20 30650 675 970 198 270 752 132 6XM 20X30 M39X2 56 100 35 47 18 G3/4" 31 446 50
    06 SK07 200 10 30650 675 970 198 270 673 132 6XM 20X30 M39X2 56 100 35 47 18 G3/4" 31 446 50
    06 SK07 200 20 30650 675 970 198 270 784 132 6XM 20X30 M39X2 56 100 35 47 18 G3/4" 31 446 50
    06 SK07 300 20 30650 675 970 198 270 849 132 6XM 20X30 M39X2 56 100 35 47 18 G3/4" 31 446 50
    06 SK07 400 20 30650 675 970 198 270 1039 132 6XM 20X30 M39X2 56 100 35 47 18 G3/4" 31 446 50

    Genel Ölçü Tablosu
    Tip Top. Strok İş. Stroğu Max. Güç Hızlı İniş Gücü Yukarı Çıkış Gücü A A' B C D E F G f7 H J K L M N O
      mm daN mm     mm   mm
    06 SK08 100 10 47600 725 1225 240 270 727 150 8XM 20X30 M42X2 63 115 40 52 25 G3/4" 23 476 55
    06 SK08 100 20 47600 725 1225 240 325 769 150 8XM 20X30 M42X2 63 115 40 52 25 G3/4" 23 476 55
    06 SK08 200 10 47600 725 1225 240 270 827 150 8XM 20X30 M42X2 63 115 40 52 25 G3/4" 23 476 55
    06 SK08 200 20 47600 725 1225 240 325 839 150 8XM 20X30 M42X2 63 115 40 52 25 G3/4" 23 476 55
    06 SK08 300 10 47600 725 1225 240 270 927 150 8XM 20X30 M42X2 63 115 40 52 25 G3/4" 23 476 55
    06 SK08 300 20 47600 725 1225 240 325 909 150 8XM 20X30 M42X2 63 115 40 52 25 G3/4" 23 476 55
