dkPOWER - Hidropnömatik Silindir

dkPower Hidropnömatik Silindir, istenilen kuvvetlere otomatik direnç aktivasyonlu güç stoğu sayesinde içindeki kapalı devre yağın yardımıyla sadece hava tahriğiyle ulaşır. Kontrolleri aynen çift etkili bir pnömatik silindirde olduğu gibi çok basittir.

dkPower Hidropnömatik Silindiri 80 mm'ye kadar iş stroğu üzerinde lineer bir güç gerektiğinde kullanılırlar. Sadece 6 bar hava ile 0,6 - 100 ton arası güç üreten tamamen entegre bir güç ünitesidir.

Silindirlerimizde herhangi bir yayın bulunmayışı daha sağlam ve güvenli bir yapı oluşturur. Yüksek strok frekanslarıyla kullanılan yayların ömürleri sınırlıdır ve kırılırlarken silindire ciddi hasarlar verebilirler.

dkPower Hidropnömatik Silindirlerin S, SA, SK, SKA tipleri maksimum 6 ve 10 bar olmak üzere iki farklı hava basınca göre kullanılmaktadır.

Örnek Sipariş : 06 S01 100 10

Çalışma Basıncı

: 06 Bar

Tipi

: S01

Toplam Strok

: 100 mm

Güç Stroğu

: 10 mm

Silindir Tipleri

S Tipi   6 Bar 10 Bar

SK Tipi   6 Bar 10 Bar

SA Tipi   6 Bar 10 Bar

SKA Tipi   6 Bar 10 Bar

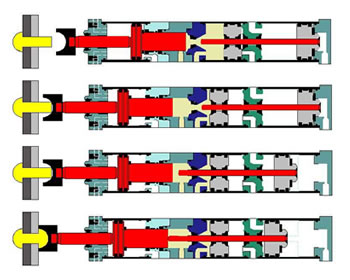

Çalışma Prensibi

  • Hava tahrikli yaklaşma,
  • Hidropnömatik güç stoğu,
  • Hava tahrikli geri dönüş stroğu,
  • Operasyon Dizisi

  • Hızlı Yaklaşma

  • Ana kontrol valfi açıldığında basınçlı hava piston bölgesine akar. Ana piston ve ayarlama pistonu az bir kuvvet ve yüksek hızla ileri hareket eder. Ayarlama pistonu yağı piston bölgesine öteler. Ana mil çalışma pozisyonundaki yerini alır.

  • İş Stoğu
  • Basınçlı hava hız ayar valfinden geçerek dalma mili bölgesine giden hava yolunu açan 3/2 yön valfini tetikler. Dalma mili ilerler ve yüksek basınç keçesini geçtikten sonra yağı çalışma basıncına sıkıştırır. Yağın sıkıştırılabilmesi için ana milin iş parçasına dayanması gereklidir. Bu direnç aktivasyonlu otomatik güç stroğunun ta kendisidir.

  • Geri Dönüş Stroku
  • Ana kontrol valfi başlangıç pozisyonuna getirildiğinde hava 3/2 yön valfi üzerinden tahliye edilir. Ana mil ve ayarlama mili başlangıç pozisyonlarına hızlı bir şekilde geri dönerler.

    Bu teknoloji pnömatik ve hidroliğin yararlarını birleştirerek aşağıdaki avantajları sağlar;

    Neden dkPOWER ?

  • Hızlı
  • Güçlü
  • Sessiz
  • Kaliteli
  • Çok amaçlı kullanım
  • Güvenli üretim
  • Maliyet tasarrufu
  • Aşınma dayanımlı
  • Az bakım gerektirir
  • Parçaya yumuşak temas
